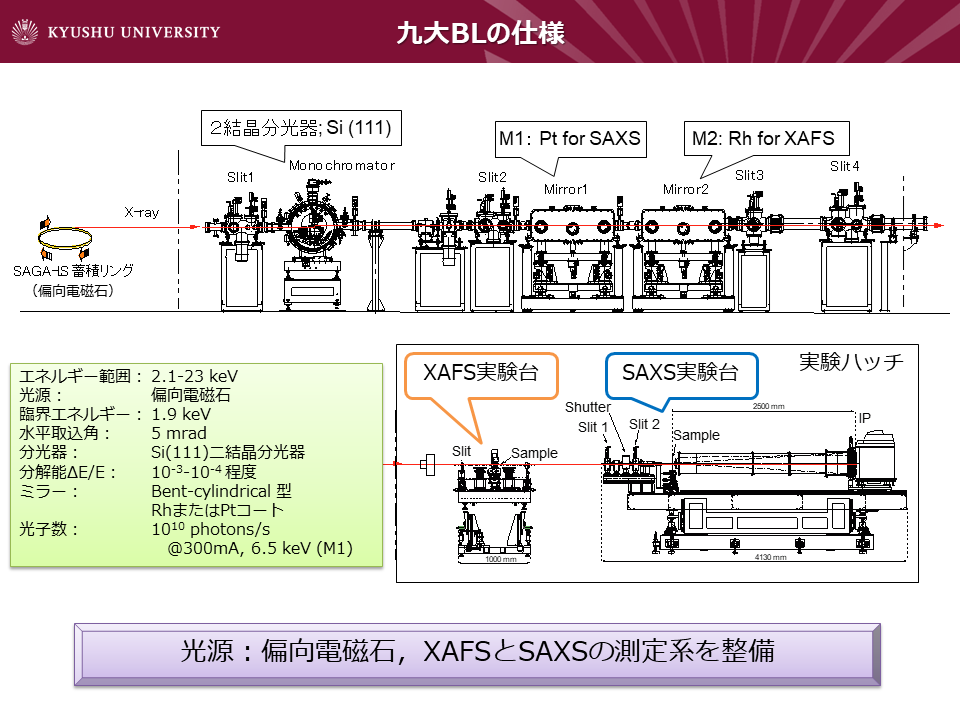

Spec BL06

Light Source & Optics

光源 偏向電磁石
臨界エネルギー　1.9keV
水平取り込み角度　5mrad
分光器 二結晶分光器
第一，第二結晶　Si(111) 平板結晶
エネルギー範囲 2.1 ～ 23 keV（実効範囲はお問合せ下さい）
光子数 2×1010 photons/second（第一ミラー）@300 mA, 6.5 keV
集光ミラー 第一ミラー　Pt コート
第二ミラー　Rh コート

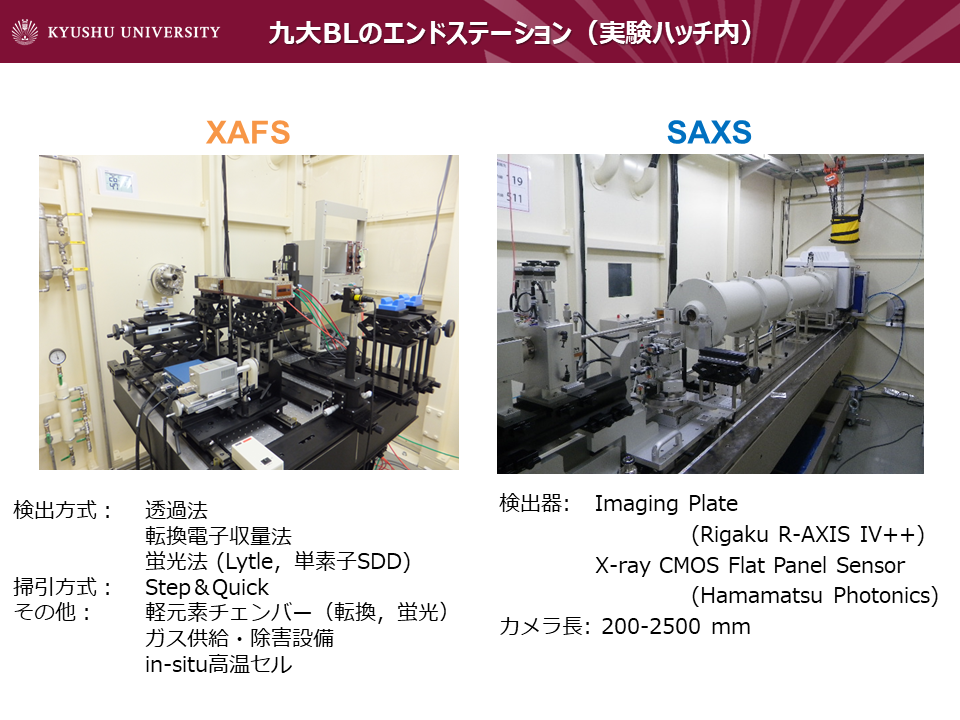

Endstation

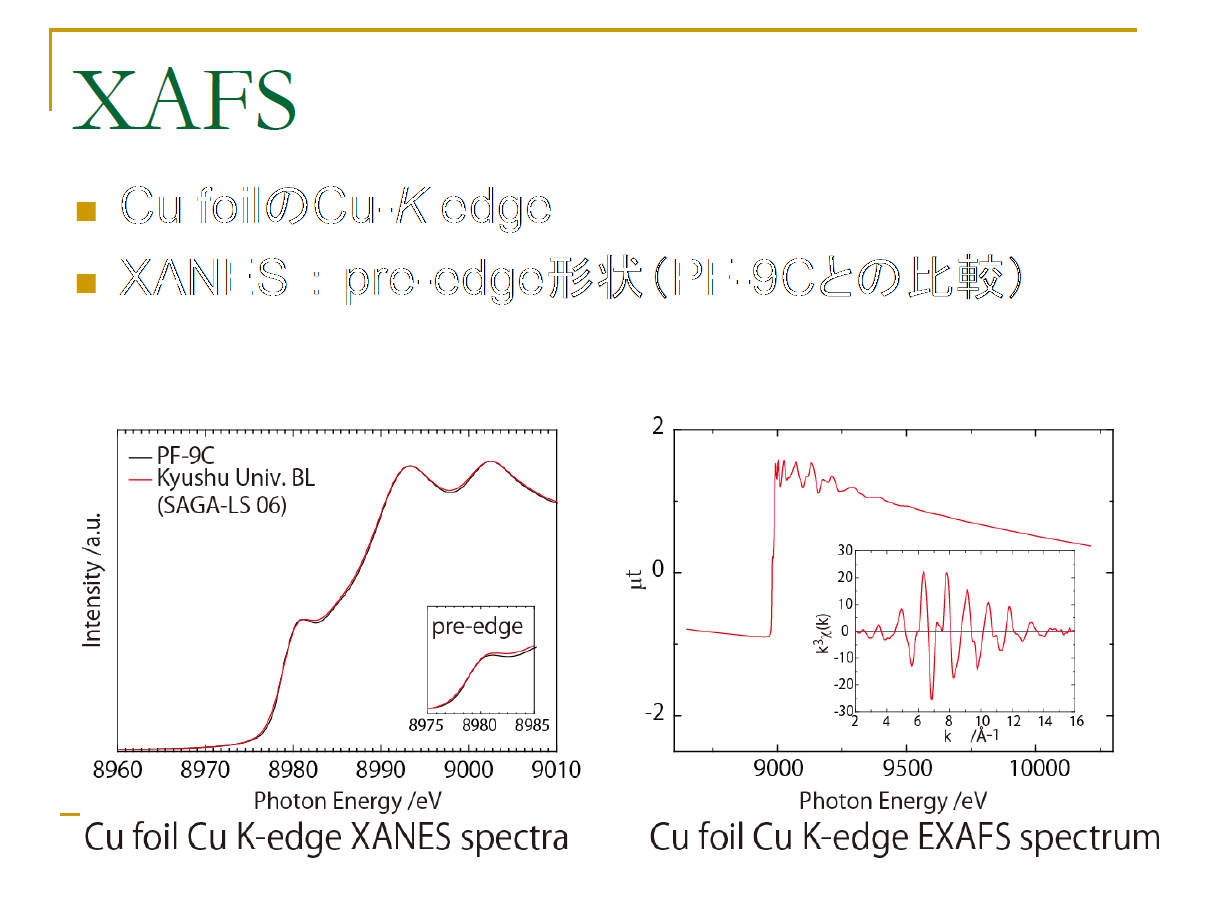

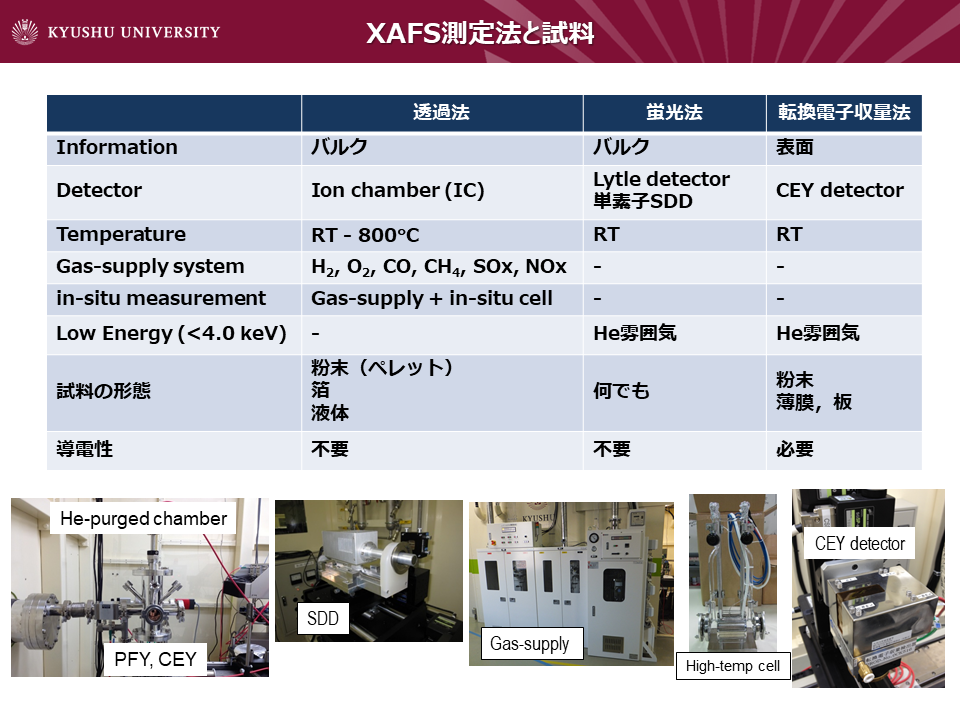

XAFS（X線吸収分光）

検出器

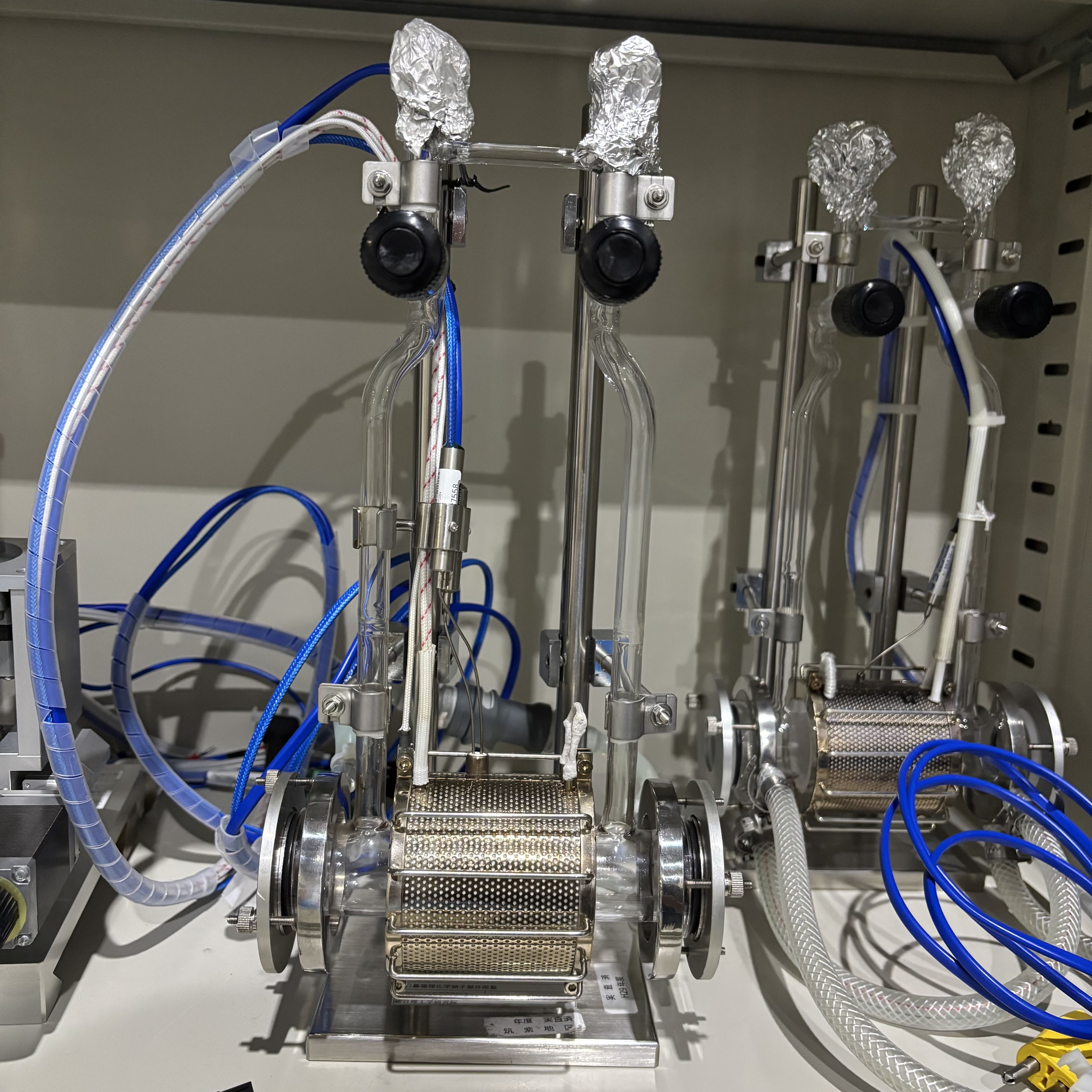

透過法：イオンチェンバー
蛍光法：ライトル検出器, Si ドリフト検出器
測定吸収端
K 吸収端 P ～ Ru, L 吸収端 Zr ～（実効範囲はお問い合わせ下さい）

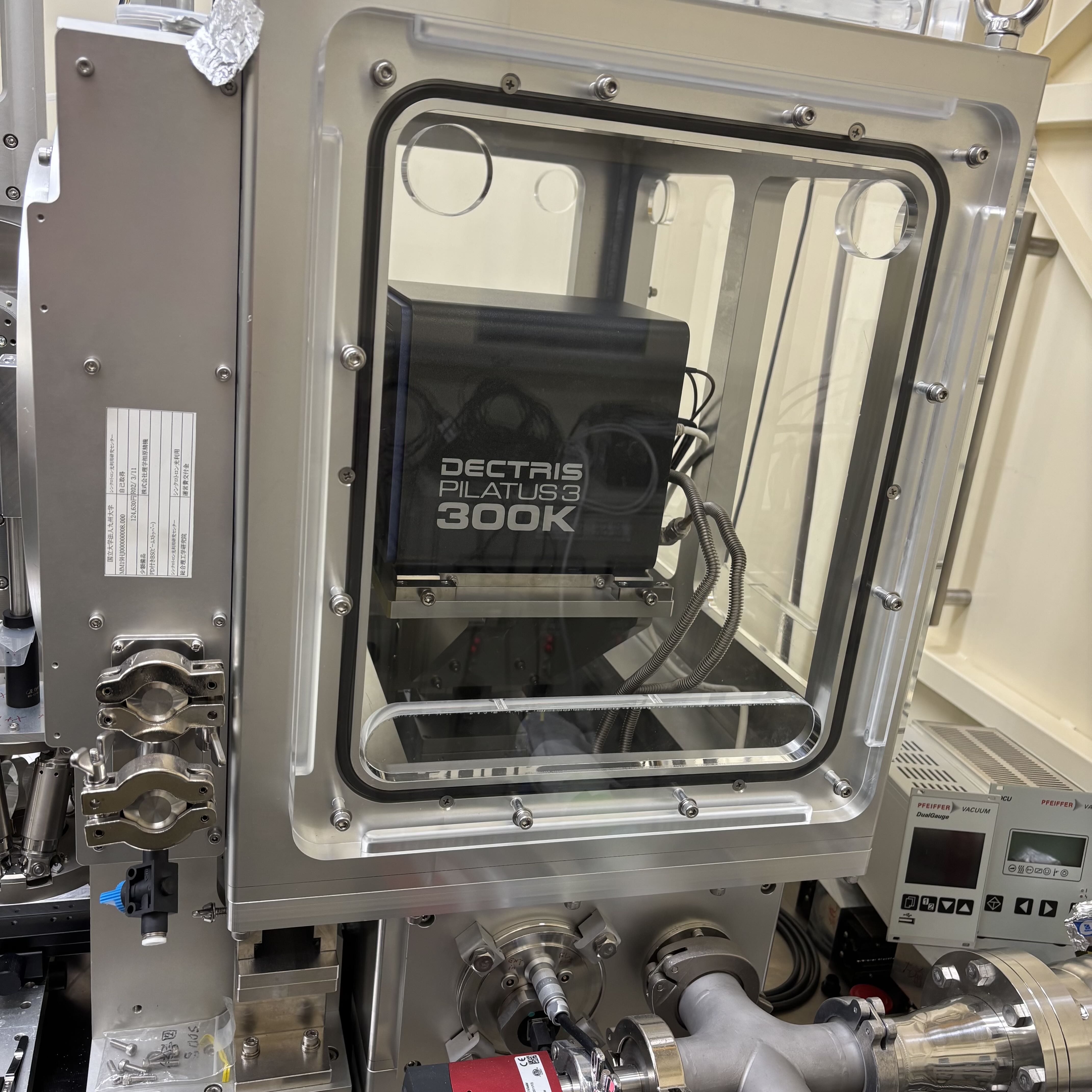

SAXS（小角X線散乱）

検出器：イメージングプレート
カメラ長：500, 1000, 1500, 2000, 2500 mｍ

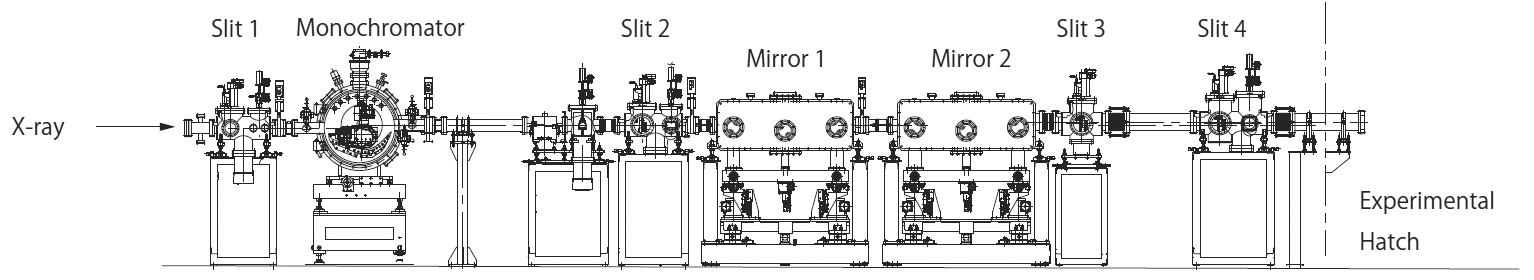

光学輸送部

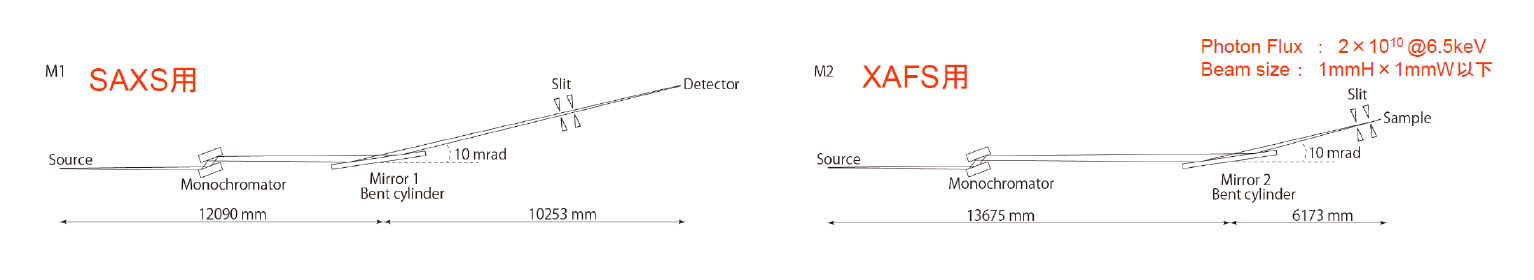

光学素子レイアウト
